Hőszivattyú


Hőszivattyúról általábanhszivatty.jpg


A környezet tele van energiával. Csak a hihetetlen alacsony, -273,15 ºC hőmérsékletre hűtve fogy el belőle az energia. Egy hőszivattyúval a természetben rendelkezésre álló energia egy részét ki lehet nyerni, és mint fűtési energiát vagy melegvíz készítésre fordítandó energiát felhasználni. Egy ilyen gazdaságos készülék alkalmazása minden körülmények között ésszerű. A hőenergiát még -20 ºC hőmérsékleten is ki tudja vonni a környezetből. Egy évre összegezve a természet a szokásos fűtési költségek felét ajándékozhatja Önnek.



Normál esetben a hőt csak olyan energiaforrásból lehet kinyerni, amelynek hőmérséklete magasabb, mint a környezetéé. Például a kazánban égő lángból, azaz a forró, izzó füstgázokból. Valamilyen közeg, legtöbbször víz, körüláramolja ezt az energiaforrást, és annak nagymértékű lehűlése révén kivonja belőle a hőenergiát. A hő a melegebb helyről a hidegebb felé áramlik. Ezt a forró füstgázból kivont hőenergiát szállítja a közeg oda, ahol azt fel lehet használni: a fűtőtestbe. A hőszivattyús technika az elvet tekintve teljesen azonosan működik, csak az energiaforrás nem a forró füstgáz, hanem maga a környezeti hő.

Ám mivel a környezeti hőmérséklet alacsony, a közegnek, amely a környezetből vonja ki a hőenergiát, még hidegebbnek kell lennie, hogy a hő a környezetből a közeg felé áramoljon. Ezért a közegként nem vizet, hanem folyékony hűtőközeget kell használni. A hőszivattyú működési elve a hűtőszekrény működési elvével azonos.
Minél alacsonyabb a fűtési előremenő hőmérséklet, annál jobb hatásfokú a hőszivattyú. Ezért a hőszivattyúkhoz alacsonyhőmérsékletű fűtés, vagy padlófűtés javasolható.

Hogy is van ez?

Azt mindenki tudja, ha valahol nagy vákuumot hozunk létre, ott hideg. ahol nagy nyomást, ott meleg lesz. Gondoljanak a szódásüveg patronjára, szinte odafagy a kezünk. amikor azt becsavarjuk a palackba és a biciklipumpára, aminek a tövét csak rövid ideig tudjuk fogni. olyan meleg lesz pumpálás közben.A recept tehát egyszerű:

Végy egy jó minőségű kompresszort. Indítsd el. A vákuum oldalon nagyon hideg, akár -70 °C, a nyomás oldalán +70 °C is lehet. Maga a kompresszor egyensúlyban van. Ha a -70 °C-os oldalra egy hőcserélőt építünk be, és azon átpumpálunk -20 °C-os levegőt, nyilvánvaló, hogy az energiát ad át a nála sokkal hidegebb hőcserélőnek. Ezt az átadott energiát lopja el a kompresszor, amit azután könnyedén átpumpál a meleg oldalra. A meleg oldali hőcserélőről ugyanakkor fűtöm az épületet, készítem a melegvizet.

A rendszer előnyei:
    • Megújuló környezeti energiát használ
    • Kíméli földünk csökkenő energiatartalékait
    • Energiatakarékos
    • Használatával csökken a regionális és globális károsanyag kibocsátás
    • Környezetbarát hűtőközeggel üzemel
    • Kiváló teljesítményszámmal csökkenti a fűtési költséget
    • Nyáron hűtési funkciót is elláthat
    • Egyszerű kezelés
    • Kompakt gondozást nem igényel

Hőszivattyú tipusok:
    • Levegő / víz
    • Talajhő / víz
    • Víz / víz

Attól függően, hogy a hőszivattyú a környezet mely részéből vonja el az energiát, háromféle típust különböztetünk meg. A vizes hőszivattyú (víz-víz) talajvízből, rétegvízből, tóból vagy patakvízből nyerheti az energiát. A földes hőszivattyú (föld-víz) a talajba behelyezett horizontális vagy vertikális zárt csőrendszerben keringő fagyálló segítségével nyeri ki az energiát a földből. A levegős hőszivattyú (levegő-víz) a kültéri levegőt visszahűtve készíti a fűtésre és használati melegvíz (HMV) felhasználására is alkalmas melegvizet.

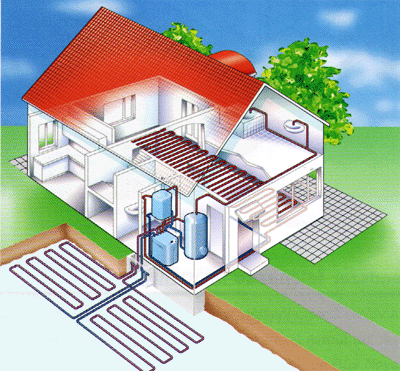

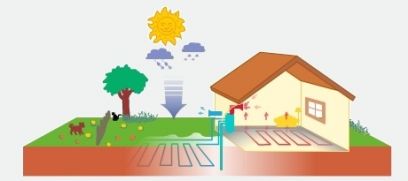

A talajhő szondás és a talajhő kollektor esetén a hőkinerési teljesítmény a készülék nagyságától és a talajviszonyoktól függ. Kisebb telkek esetén javasolt a talajhő szonda alkalmazása, mely 50 m mélységig telepíthető. A talajhő kollektornak nagyobb területre van szüksége. A kollektorfelületet 1,2-1,5 m mélységben telepítik és 8kW hőigényre kb 250 m2 telepítése javasolt.
A talajban felmelegedett víz/fagyálló keverék az elpárologtatóban hőenergiát ad át a munkaközegnek. Eközben a hűtőközeg elpárolog, a kompresszor megnöveli a nyomást és ezzel a hőmérsékletet úgy, hogy a második hőcserélőnél a hőt a fűtési víznek átadja. Itt a hűtőközeg ismét cseppfolyósításra kerül, és a nyomást a nyomáscsökkentő szelep lecsökkenti. Ily módon a lakás fűtési energiájának 75%-t a talajhőből nyeri.



A WPF sorozatú fűtési hőszivattyú négy készülékeinek egyikével a családi vagy ikerházak valamennyi igénye kielégíthető és a teljesítmény a fűtési hőigényhez pontosan hozzáigazítható.

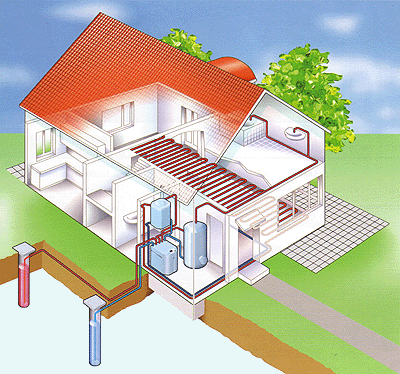

A WPF nem csak talaj/víz, hanem víz/víz üzemben is kiváló teljesítményt nyújt. A víz/víz üzem előfeltétele két kút fúrása (szívó és elnyelő kút) és kielégítő mennyiségű, és minőségű talajvíz megléte.
A hőenergia a hőcserélőn keresztül a fűtővíznek átadásra kerül, ahol optimálisan hasznosul. A hőigény függvényében a fűtési víz 15 °C-tól 60 °C-ig melegíthető fel. A talajvíz alkalmazási hőmérséklete a WPF bemeneti oldalán +7 °C-tól +20 °C-ig terjedhet. A talajvíz hőmérséklet még a legkeményebb téli időjárás esetén is viszonylag állandó.

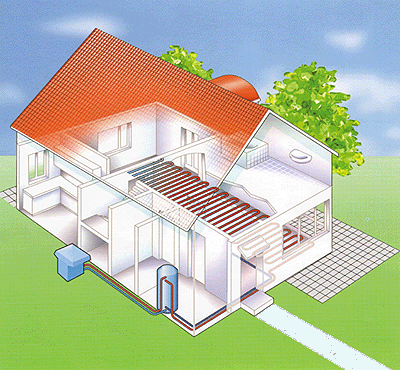

A WPL hőszivattyú -20°C külső hőmérsékletig képes a külső levegőből 60°C-ig terjedő hőmérsékletű fűtővizet előállítani. Mivel a WPL nem csak belül, hanem az épületen kívül is problémamentesen felállítható, különösen alkalmas régi építésű házak felújításához is.
- Alkalmazás padló- vagy radiátorfűtéshez; az alacsonyhőmérsékletű fűtőrendszerek a magasabb hatékonysági mutatóik miatt lényegesen kedvezőbb feltételekkel üzemelnek.
- Teljes fűtővíz felmelegítés +60°C-ig még
-20°C külső hőmérséklet esetén is

- Egyszerűen telepíthető még régebbi épületekben is

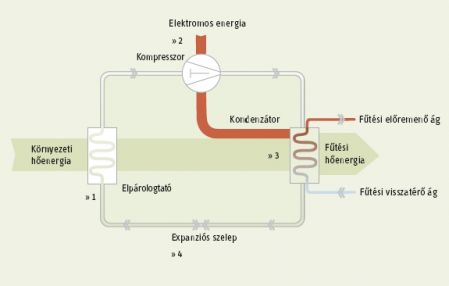

1. A túlhűtött, folyékony hűtőközeg a hőszivattyú egyik hőcserélőjébe (el
párologtató) áramlik. A környezetből annak
lehűtésével energiát vesz fel. A hűtőközeg az energiafelvétel révén elpárolog.

2. A kompresszor az elpárolgott, gáz halmazállapotú közeget összesűríti. A nyomás növelésével a gáz felmelegszik.

3. A hőszivattyú másik hőcserélőjében (kondenzátor) a közeg átadja hőjét a fűtési rendszernek, miközben gáz halmazállapotból ismét folyadék halmazállapotúvá lesz (lecsapódik).

4. Az expanziós szelepen áthaladva a folyadék nyomása ismét lecsökken.



Hőszivattyú-beruházás megtérülési példák

A GEOWARM talajszonda
Mint a szakma fejldése iránt elkötelezett épületgépészeti szaknagykereskedő, az új és elremutató technológiák forgalmazásában mindig igyekszünk élen járni. Meggyőződésünk, hogy ez nem merülhet ki az egyszerű vétel – raktározás – eladás folyamatában, ennél többet, szakértelmet és hozzáértést kell vevőinknek nyújtani. A modern épületgépészeti rendszerek elterjedése a szakkereskedők és a kivitelező cégek számára feladat és felelősség is egyben.

A földhő kinyerésének egyik lehetséges módja a talajszondás hőszivattyúzás. Bár a talajszondás hőszivattyús rendszerek legegyszerűbb eleme a talajszonda, a minőségével kapcsolatos elvárások magas szintje megkérdőjelezhetetlen, hiszen ez az a termék, amely a végleges lehelyezése után egy meghibásodás esetén már nem javítható.

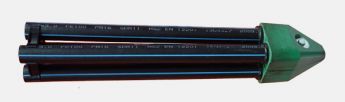

A MERKAPT Kft. saját fejlesztgeowarm_1.jpgésű GEOWARM talajszondáit több éves gyártói,
forgalmazói és üzemeltetési tapasztalattal kínálja.

A szondafejek a furatba való lehelyezése biztonságos, és a hőhordozó folyadék
áramlása szempontjából elnyös. A szondák szigorú minőségellenőrzést és
nyomáspróbát követően kerülnek forgalomba.



GEOWARM talajszonda műszaki jellemzői:


Kollektor-csőanyaga:   PE80 SDR11 85m hosszig, PE100 SDR11 85m hossz felett
Szondafej anyaga:         Üvegszál-erősítésű műgyanta.
Szondafej kialakítása: Nagy belső fordulási sugárral, belős keresztmetszet csökkenés nélkül, a minimális áramlási veszteség érdekében.
Furatigény:                       min. NA120mm
Méretválaszték:              65m, 75m, 85m, 100m, 120m - A kollektor-cső NA32 méret, igény alapján NA40 méretben is rendelhető és minden hosszban toldásmentes.
Szállítási terjedelem:   A szondákat egyenként tekercsben, pántolva szállítjuk, a tekercs belős magátmérője 650mm.
Minségbiztosítás:         ISO 9001 szerint, minden szonda egyedi gyári számmal ellátott.
Nyomáspróba:               8 bar/30 perc.
